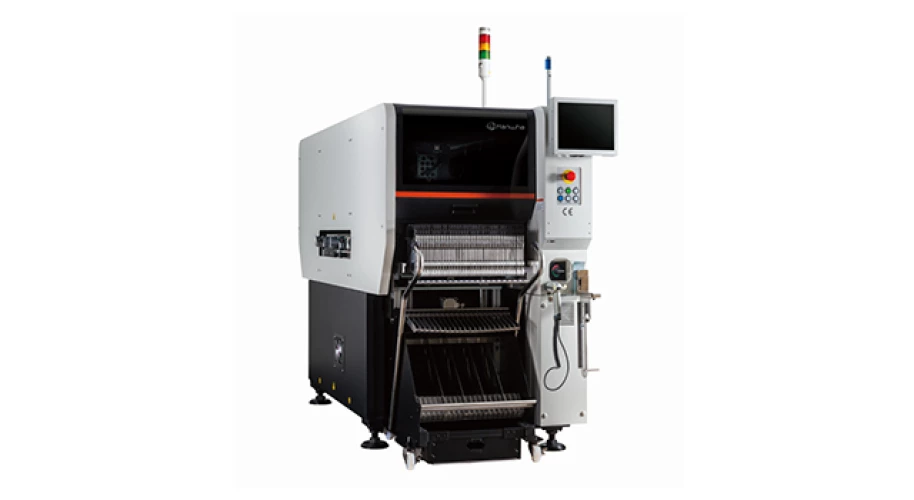

HM 520 HS

HM 520 HS

Highspeed Bestücker

Beschreibung

Die tatsächliche Produktivität der HM520S ist unter den Maschinen derselben Klasse am höchsten, was diese Lösung zur optimalen Wahl für Ihre Fertigungsanforderungen macht. Die HM520S ist speziell optimiert für qualitativ hochwertige Produktion und sorgt dafür, dass der gesamte Prozess unbemannt, ohne Unterbrechung und ohne Mängel verläuft. Dies wird durch die Verwendung der Smart Factory Software-Lösung erreicht, die eine effiziente und automatisierte Fertigung ermöglicht.

Ein herausragendes Merkmal sind die HM Feeder, welche die Bestückzeit um etwa 24 % reduzieren. Diese signifikante Zeitersparnis trägt wesentlich zur Steigerung der Gesamtproduktivität bei. Zudem sorgt die integrierte Side-View-Kamera für weniger Bestückfehler, indem sie eine präzise Überwachung und Kontrolle während des Bestückungsprozesses ermöglicht.

Zusätzlich wird die LED-Produktion durch optimierte Abläufe verbessert, was zu einer höheren Effizienz und Qualität in der Fertigung führt. Die automatische Korrektur der Abhol- und Platzierungskonfigurationen sorgt dafür, dass jede Komponente exakt positioniert wird, wodurch die Genauigkeit weiter erhöht wird.

Insgesamt bietet die HM520S eine Kombination aus fortschrittlicher Technologie und durchdachten Lösungen, die Ihre Produktionsziele nicht nur erreichen, sondern übertreffen werden.

Anlagenmerkmale

Hohe Geschwindigkeit

20-Spindel-Kopf (Rotationstyp)

Erkennt 20 Spindeln schnell auf einmal mit der festen Kamera, indem der Kopf so konstruiert ist, dass er leicht und kompakt ist.

Hohe Zuverlässigkeit

Verhindert Nichteinsetzen durch die Seitenansichtskamera Überprüft das Vorhandensein einer Düse und die Haltung einer aufgenommenen Komponente während der Produktion und prüft den Zustand vor und nach der Komponentenplatzierung, um Nichtplatzierung der Komponente zu verhindern.

Flexible Produktion

Familienjobwechsel Minimiert den Mo-Wechsel durch gemeinsame Anordnung der Zuführungen und Düsen bei der Produktion von Familienmos.

Einfache Bedienung

LED-Rang / Zufall Möglichkeit, Komponenten mit unterschiedlichem LED-Rang zu registrieren und Platzierungspunkte nach LED oder zufällig anzuordnen.









































































































































Technische Daten

Ausrichtung Fix Kamera
Anzahl der Spindeln 20 Spindel x 2 Portalkran (Drehkran)
Bestückgewschindigkeit  80,000 CPH
Bestückgenauigkeit ±25 μm @ Cpk ≥ 1.0 (Chip)
Bauteilspektrum 0201 ~ □ 6 mm
