Beschreibung

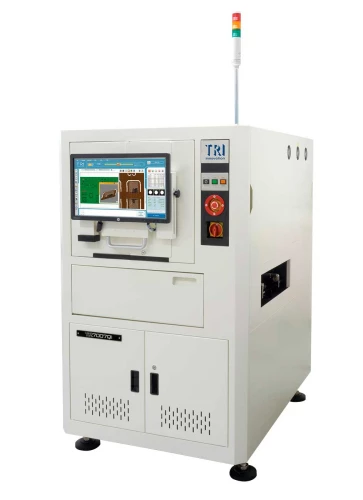

Basierend auf der neuesten 3D-Projektionstechnologie bietet der TR7007QI SPI branchenführende Inspektionsgenauigkeit für die anspruchsvollsten Anwendungen. Das Inline-Inspektionssystem optimiert automatisch die Inspektionsroute für beste Leistung, und das innovative SmartWarp-System von TRI kompensiert etwaige Verformungen der Platine während der Inspektion.
Mit der Wahl zwischen Vierfach-/Doppelprojektorinspektion ist der TR7007QI eine vielseitige SPI-Lösung, die Ihnen Genauigkeit und Geschwindigkeit auf Knopfdruck bietet.
Technische Daten
| Optical System | |
|---|---|
| Bildgebende Methode | Stop-and-Go Bildgebung |
| Kamera | 4 Mpix or 12 Mpix (Werkeinstellungen) |
| Bildauflösung | 6 μm, 10 μm , 15 µm (Werkeinstellungen) |
| Beleuchtung | RGB True Color LED |
| 3D Technologie | 4-way Digital Fringe Pattern |
| Max. 3D Range |
4 Mpix@ 10 µm: 20.3 x 20.3 mm * 6 μm ist nicht verfügbar für TR7007QI DL |
| Inspektionsleistung | |
|---|---|
| Bildgeschwindigkeit |
4 Mpix: 3 FOV/sec Hinweis: Die Inspektionsgeschwindigkeit hängt von der Leiterplatte und den Inspektionsbedingungen ab * Mit optionalem CoaXPress-Upgrade |
| Höhenauflösung |
@ 6 µm: 0.22 µm |
| Max. Löthöhe |
@ 6 µm: 210/420 µm |
| Motion Table & Control | |
|---|---|
| X-Axis Control | Ballscrew + AC-servo controller |
| Y-Axis Control | Ballscrew + AC-servo controller |
| Z-Axis Control | Ballscrew + AC-servo controller |
| X-Y Axis Resolution | 0.5 µm with linear scale |
| Z-Axis Resolution | 0.5 µm with linear scale |
| Board Handling | |
|---|---|
| Max PCB Size |
TR70007QI: 510 x 460 mm* * 6 μm is only available for TR7007QI, the Max. PCB size is 330 x 310 mm |
| PCB Thickness | 0.6-5 mm |
| Max PCB Weight | 3 kg |
| Top Clearance | 25 mm |
| Bottom Clearance | 40 mm |
| Edge Clearance | 3 mm [5 mm optional] |
| Conveyor Height |
880 – 920 mm * SMEMA Compatible |
| Inspection Functions | |
|---|---|
| Defects | Insufficient Paste Excessive Paste Shape Deformity Missing Paste & Bridging |
| Solder | Height Area Volume Offset |
| Dimensions | |
|---|---|
| WxDxH |
TR7007QI: 1000 x 1500 x 1650 mm Note: not including signal tower, signal tower height 520 mm |
| Weight | TR7007QI: 675 kg TR7007QI DL: 685 kg |
Anlagenmerkmale
- 100 % schattenfreie Quad/Dual Digital Fringe-Projektoren
- Optimiertes Stop-and-Go-Design für maximale Genauigkeit
- Die SmartWarp-Kompensation eliminiert lokale Leiterplattenverformungen
- 100 % Abdeckung von Lötpastendefekten, einschließlich niedriger Brücken
