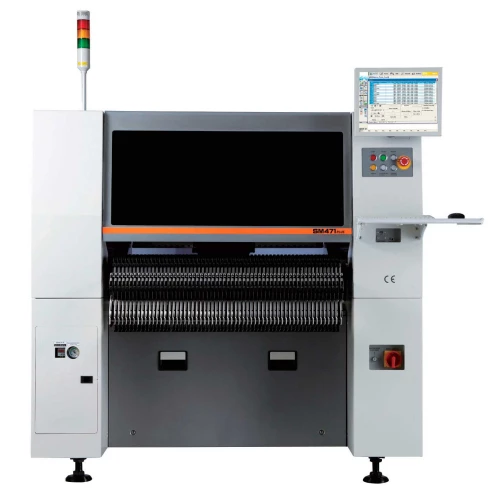

Hanwha SM471

Hanwha SM471

Chipshooter

Beschreibung

Das als Hochleistungs-Chipshooter konzipierte System verfügt über zwei Portale mit 10 Spindeln pro Kopf und ein neues Flying-Vision-System und ist mit einer Chip-Platzier-
geschwindigkeit von 75.000 Bauteilen pro Stunde der weltweit schnellste Bestücker in dieser Maschinenklasse. Bauteile von 01005 Chips bis zu den größten Steckerleisten bis □14mm werden standardmäßig verarbeitet. Besonders schnelle und hochgenaue elektrische Feeder verbessern die Produktivität und Bestückungs-
qualität. Dass es möglich ist, gleichzeitig die pneumatischen SM-Feeder zu verwenden, macht den Bestücker besonders bedienerfreundlich.

Technische Daten

Bauteilspektrum 01005 ~ □ 14 mm (max. Höhe 12 mm)
IC, Stecker (Lead Pitch 0,4 mm)
BGA, CSP (Ball Pitch 0,4 mm)
Bestückgeschwindigkeit 75.000 Bt/h
Bestückgenauigkeit ±50μm@μ+3σ
Boardgröße min. 50 mm x 40 mm
Einzelspur max. 610 x 460 mm
Doppelspur max. 610 x 250 mm
Boarddicke 0,38 ~ 4,2
Stromversorgung AC 220 (50/60Hz, 3 Phasen) Max. 5,0kVA
Druckluftversorgung 0,5 ~ 0,7MPa(5~7kgf/cm2)
350 Nl / min.
50 Nl / min. (Vacuumpumpe)
Gewicht ca. 1.820 kg
Abmessungen (L x T x H) 1.650 mm x 1.690 mm x 1.485 mm

Anlagenmerkmale

  • 75.000 Bauteile pro Stunde (bei optimalen Bedingungen)
  • Neuartiger „Flying“-Kopfmechanismus (mit 10 Spindeln)

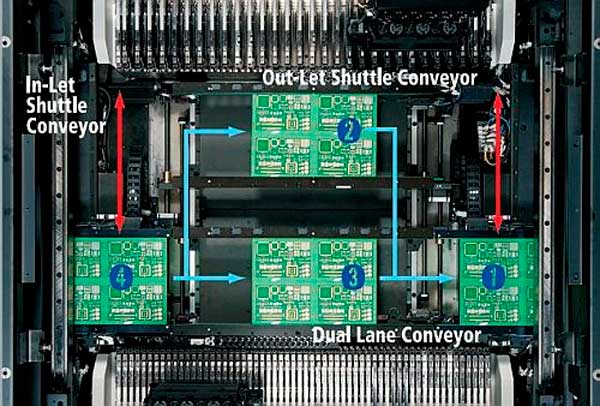

  • Doppelspursystem - „NULL“-Ladezeit für die Leiterplatte
  • Besonders schnelle und hochgenaue elektrische Feeder (die pneumatischen SM-Feeder können gleichzeitig verwendet werden)

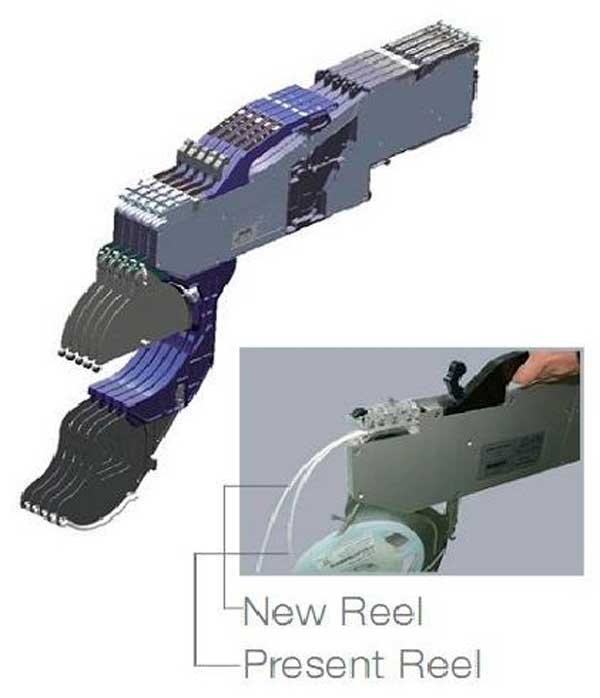

  • SMART-Feeder - weltweit erster Feeder mit Auto-Splicing- und Auto-Ladefunktion, max. Kapazität 120 (8mm-Feeder)
  • Verbesserte Verarbeitung von Sonderbauformen durch 3-Stufen-Beleuchtung (seitlich, koaxial und von außen)
